Markeren:

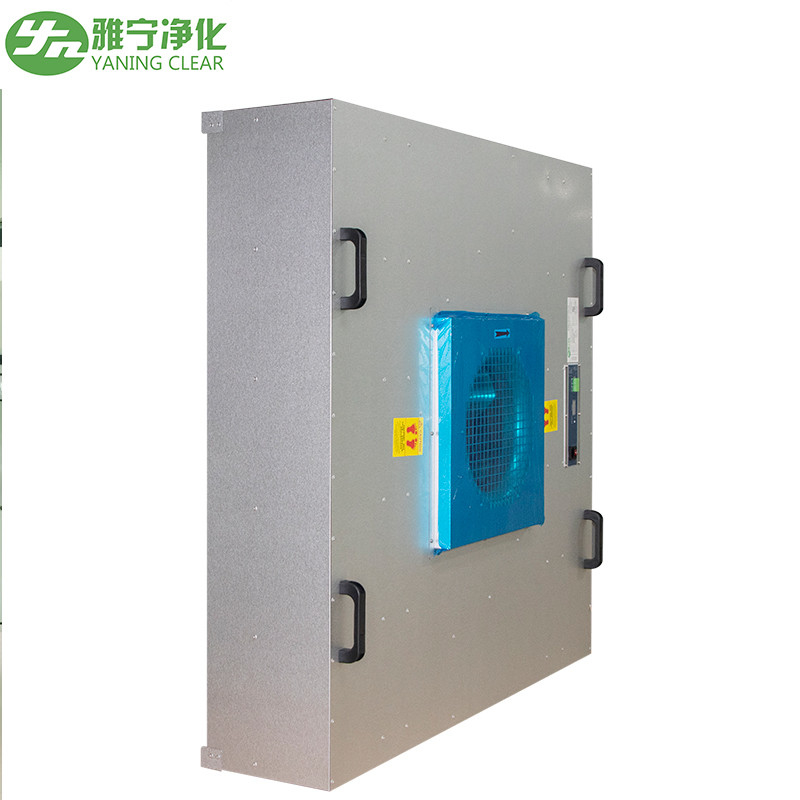

Ventilatorfilter-eenheid voor het plafond van de schoonkamer
, HEPA-filter FFU ventilatorfiltereenheid
, FFU ventilatorfilterunit met terminal
Materiaal: |
Poederstaal/Galvaniseerd staal/Rustvrij staal |
stroomvoorziening: |
AC enkelfasige 110V/220V 50HZ/60HZ AC enkelfasige 220V/380V 50HZ/60HZ |
Efficiëntie: |
H13-U15 |
werkconditie: |
Vermogensaanduidingsschakelaar/foutsignaal |
Bescherming tegen overbelasting: |
Schakelaar voor de bescherming tegen overbelasting van de motorregelaar |
Type verbinding: |
Terminalblok/mannelijke en vrouwelijke aansluiting/stroomkabel |
Controle van het contact: |
Gereserveerde loop- en foutdroge verbinding |
FFU-beschrijving
FFU is de afkorting van Fan Filter Unit. Het is een modulair terminal luchttoevoer apparaat met zijn eigen kracht en filtering effect,De belangrijkste functie is het inademen van de lucht van de FFU door de ventilator en het filteren door HEPA., en de gefilterde schone lucht wordt gelijkmatig met een luchtsnelheid van 0,45 m/s+20% op het gehele luchtuitlaatoppervlak gelegd om aan de zuiverheidsvereisten van de schone omgeving te voldoen.Het wordt voornamelijk geïnstalleerd in schone ruimten en werkruimten..
De FFU kan modulair worden aangesloten en gebruikt, waardoor de FFU veel wordt gebruikt in cleanrooms, stofvrije consoles, stofvrije productielijnen, geassembleerde cleanrooms en lokale 100-klasse toepassingen.FFU heeft een vroegtijdig en efficiënt tweestapsfilterDe ventilator haalt lucht uit de bovenkant van de FFU en wordt gefilterd door een primair en hoog efficiënt filter.45 M/S±20% over het gehele uitlaatoppervlakHet biedt hoogwaardige schone lucht voor schone kamers en micro-omgevingen van verschillende grootte, verschillende schoonheidsniveaus.In de nieuw gebouwde schoonruimte en schone installatie type renovatie en renovatieDe installatie en het onderhoud zijn handig.en het is een ideaal onderdeel voor een schoon milieu.
FFU-voordelen
1) Een zeer lage werking verbruikt energie en vermindert de kosten.
2, ingebouwd luchtkanaal omleiding systeem, verminderen van geluid en drukverlies, verbeteren van de ventilator efficiëntie.
3), kunnen gemakkelijk worden aangepast aan de verschillende merken van T-GRID en HEPA, ULPA.
4) De ventilatorfilterunitventilator neemt een efficiënte centrifuge ventilator aan, die een hoog luchtvolume en hoge statische druk kan bieden.
5), geschikt voor gebruik in een schoonkamer van schoonheidsklasse 1-1000.
6), met name geschikt voor montage in ultra-schone productielijnen, kan worden ingericht volgens de behoeften van het proces voor eenmalig gebruik, kan ook meer dan één serie om 100 assemblagelijnen te vormen
7) Alvorens de producten de fabriek verlaten, worden ze volgens de Amerikaanse federale norm 209E getest met stofdeeltjesmeters om de kwaliteit te waarborgen.
Productkenmerken
1,Ventilatie onder negatieve druk
2Bespaar ruimte.
3Verkorten van de bouwperiode
4Vermindering van de operationele kosten
5Een handige en snelle besturing
6Het is flexibel en gemakkelijk te vervangen, te installeren en te verplaatsen
FFU standaardtype
- De schoonheidsgraad van klasse 1 tot 100.000 kan worden ingesteld en kan op individueel gebied worden ingesteld.
- Omdat de achterkant van het plafond een laagdrukgebied is, is de kans op lekkage extreem klein.
- De inrichting van de FFU is mogelijk door middel van de bakmethode of door de wandmethode.
- Het volume van de luchtstroom kan op elk gebied worden ingesteld.
- Een flexibele verhoging of wijziging van de schoonruimte is mogelijk door een ventilatorfilter.
Productstructuur
1De snelheidsregelaar
2,Pin stopcontact
3Hoekcode.
4Primair filter
5Haft.
3. FFU-parameter
| Model |
FFU-KLC920 |
FFU-KLC1175 |
FFU-KLC1225 |
Eenheid |
| Grootte |
920 × 615 × 350 |
1175×575×350 |
1225 × 615 × 350 |
mm |
| materialen voor de plenaire zitting |
Aluminium zinkplaat/roestvrij staal. |
Aluminium zinkplaat/roestvrij staal. |
Aluminium zinkplaat/roestvrij staal. |
|
| Luchtstroom |
800 |
1000 |
1200 |
m3/h |
| Gemiddelde windsnelheid |
0.4/0.45/0.5 |
0.4/0.45/0.5 |
- Ik heb het gedaan.5 |
m/s |
| Extereme statische druk |
97 ((10 mmAq) |
97 ((10 mmAq) |
97 ((10 mmAq) |
Pa |
| Hepafiltergrootte |
915 × 610 × 69 |
1170 × 570 × 69 |
1220 × 610 × 69 |
mm |
| Efficiëntie |
0.12um@99.99% |
0.12um@99.99% |
0.12um@99.99% |
|
| Filter begindrukverlies |
180Pa@0,45m/s |
180Pa@0,45m/s |
180Pa@0,45m/s |
|
| Kracht |
180Pa@0,45m/s |
180Pa@0,45m/s |
180Pa@0,45m/s |
|
| Trillingscoëfficiënt van de ventilator |
0.2-0.5 mm/s |
0.2-0.5 mm/s |
0.2-0.5 mm/s |
|
| Energieverlies |
123 |
123 |
172 |
W |
| Gewicht |
24 |
28 |
31 |
Kilo's |
| Geluid |
53 |
55 |
55 |
dB |
Succesgevallen
Bedrijfsinformatie
Dongguan Yaning Purification Equipment Co., Ltd. is gevestigd in Dongguan, het geavanceerde productiecentrum van het Guangdong-Hong Kong-Macao Greater Bay Area.Het is een geïntegreerde leverancier van oplossingen voor schone technologie.Het bedrijf heeft meer dan 200 medewerkers, een fabriek van meer dan 30.000 vierkante meter,en een jaarlijkse productie van meer dan 300 miljoen RMBMet meer dan tien jaar onafhankelijk onderzoek en ontwikkeling en innovatie, heeft YANING Purification meer dan 30 technische patenten verkregen en is een nationale high-tech onderneming geworden.:2015 kwaliteitsmanagementsysteemcertificering en ISO14001:2015 milieumanagementsysteemcertificering, en won de titel Guangdong "Behoor contract en hou belofte" Enterprise,Bekende merkonderneming in de provincie Guangdong, Top Ten Brands in China's zuiveringsindustrie en andere eretitel.
